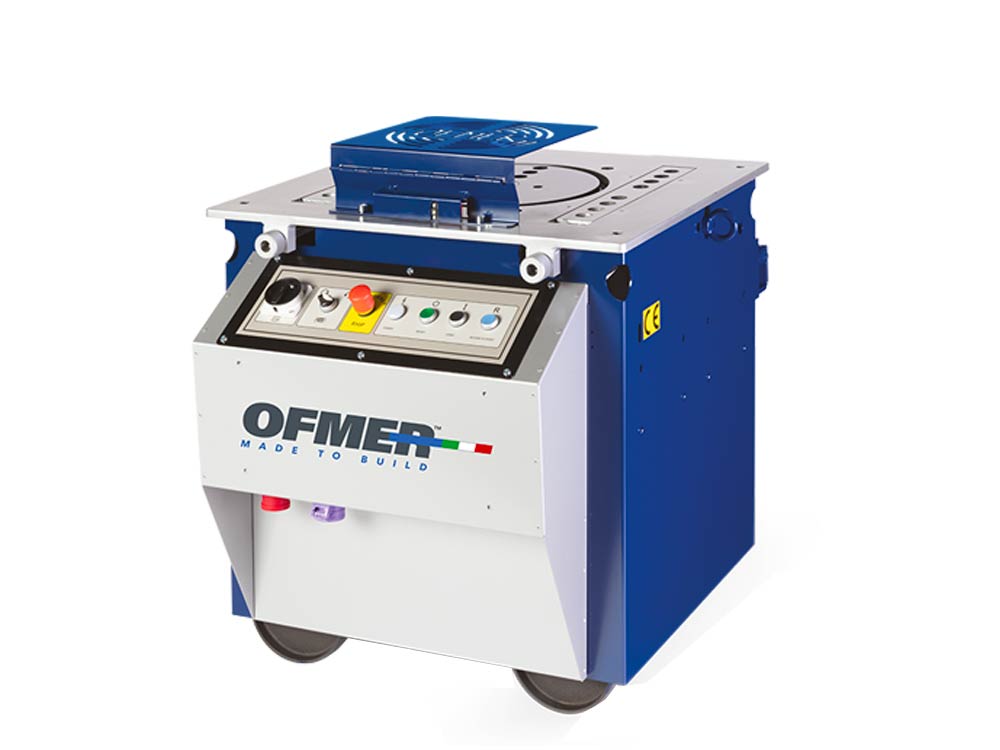

Mašina za sečenje i savijanje armature Ofmer
Glavne karakteristike
Kombinovane mašine za sečenje i savijanje gvožđa predstavljaju idealno rešenje za gradilišta sa smanjenim obimom posla, jer omogućavaju sečenje i savijanje gvožđa jednom mašinom. Ova linija proizvoda je rezultat spoja najsavremenijih tehnologija izrade i našeg dugogodišnjeg iskustva u industriji.
- Menjač u monobloku i ruka za sečenje čine jedinstven blok od sferoidnog liva, što obezbeđuje maksimalnu čvrstoću i zaptivanje bez varenja.
- Zupčanici i zupčanici od specijalnog kaljenog čelika rade konstantno u uljnoj kupki unutar menjača, čime se obezbeđuje maksimalna izdržljivost.
- Povećana rotaciona ploča omogućava široke radijuse savijanja.
- Duge vođice omogućavaju izvođenje „dvostrukog savijanja“.
- Samokočeći motori proizvedeni u Italiji maksimalno iskorišćavaju radne kapacitete svake jedinice.
- Jednostavno održavanje: snažne mašine visokih performansi, lake za održavanje, uz dvogodišnju garanciju na sve mehaničke delove.
Svaka komponenta korišćena u proizvodnji kombinovanih mašina prolazi stroge kontrole kvaliteta tokom proizvodnog procesa, čime se obezbeđuje maksimalna pouzdanost i bezbednost.
Naš tim dizajnera uvek je na raspolaganju za prilagođavanje osnovnog modela kako bi se ispunile sve specifične potrebe.
Nazovite za više informacija ili zakažite prezentaciju proizvoda.
Opis
Modeli, oprema i tehničke specifikacije
Serija TP obuhvata 3 modela, osmišljena da odgovori na širok spektar radnih potreba, pri čemu svaka mašina dolazi sa dvogodišnjom garancijom na sve mehaničke komponente.
- Dva sečiva od specijalnog čelika, već montirana na mašini;
- Graničnik, neophodan za fiksiranje šipke na radnoj površini, koji omogućava rasterećenje sile na mestu pre savijanja, čime se izbegava moguća deformacija šipke. Može se koristiti za prečnike do 20 mm;
- Kvadratni klin, koristi se zajedno sa graničnikom, da bi neutralisao silu koja deluje na graničnik tokom savijanja;
- Klin za savijanje od specijalnog cementiranog i kaljenog čelika, postavlja se na rotacionu ploču, za proizvodnju strukturnih obruča (stirupa), jer omogućava postizanje malih radijusa savijanja. Koristi se za šipke do Ø 12 mm;
- Tri nosača čaura od specijalnog cementiranog i kaljenog čelika, postavljaju se na radnu površinu i kompletiraju sa čaurama. Oni zajedno sa čaurama preuzimaju naprezanje koje nastaje tokom procesa savijanja;
- Set čaura, precizno dizajniran za svaki model mašine za savijanje. Radijus čaure postavljene u centralni otvor ploče odgovara radijusu savijanja. Za šipke od Ø 15 mm naviše, važno je da prečnik čaure bude najmanje tri puta veći od prečnika šipke koja se savija. Čaure se takođe koriste kao distancer za nosač čaure kod savijanja, u slučajevima kada poravnanje šipke nije efikasno. Šipka se na taj način blokira, ali rotacija čaure oko klina omogućava klizanje šipke tokom savijanja, čime se izbegava trenje;
- Dva klina koja se postavljaju na ploču da bi se odredio ugao savijanja;
- Set imbus ključeva, koristan za redovno održavanje;
- Električna pedala, koja omogućava operateru da ima slobodne ruke i radi sa svih strana mašine;
- Set točkića za pomeranje mašine;
- Plutajući priključak, koji obezbeđuje električno povezivanje;
- Dva „gljiva“ tastera za trenutno zaustavljanje mašine u slučaju nužde. Postavljeni su na dve suprotne strane mašine;
- Duge vođice, isporučuju se uz sve mašine za savijanje sa najviše 10 otvora, neophodne ukoliko se želi izvesti dvostruko savijanje.
Prilikom projektovanja i izrade svake mašine za savijanje, primenjeni su kriterijumi i mere u skladu sa osnovnim zahtevima bezbednosti iz Direktive o mašinama 2006/42/EC.
Saznajte o firmi Ofmer
Sa 40 godina iskustva u sektoru građevinske mašinerije, izdvaja se proizvodnja mehaničkih mašina za sečenje armature.
Naši proizvodi, poznati po svojoj pouzdanosti, izuzetnom performansu i 100% italijanskoj proizvodnji, uživaju čvrst ugled kako u Italiji, tako i u inostranstvu.
Modeli i specifikacije
| Model | Operacija u minuti | Snaga (HP/kW) | Sečenje 65 kg/mm² | Savijanje 65 kg/mm² | Sečenje 85 kg/mm² | Savijanje 85 kg/mm² | Dimenzije (cm) | Težina (kg) |
|---|---|---|---|---|---|---|---|---|
| TP 25/32 1-fazni / 3-fazni |
10 | 3 / 2.2 | 1Ø 24 mm 2Ø 18 mm 3Ø 14 mm |
1Ø 28 mm 2Ø 20 mm 3Ø 16 mm |
1Ø 22 mm 2Ø 16 mm 3Ø 12 mm |
1Ø 26 mm 2Ø 18 mm 3Ø 14 mm |
80 x 100 x 83 | 342 |
| TP 32/36 1-fazni / 3-fazni |
8 | 4 / 3 | 1Ø 28 mm 2Ø 20 mm 3Ø 16 mm |
1Ø 34 mm 2Ø 24 mm 3Ø 20 mm |
1Ø 25 mm 2Ø 16 mm 3Ø 14 mm |
1Ø 32 mm 2Ø 22 mm 3Ø 18 mm |
90 x 107 x 85 | 440 |
| TP 40/46 3-fazni |
6 | 5.5 / 4 | 1Ø 32 mm 2Ø 22 mm 3Ø 18 mm |
1Ø 38 mm 2Ø 28 mm 3Ø 22 mm |
1Ø 30 mm 2Ø 20 mm 3Ø 16 mm |
1Ø 36 mm 2Ø 25 mm 3Ø 20 mm |
105 x 120 x 90 | 623 |
